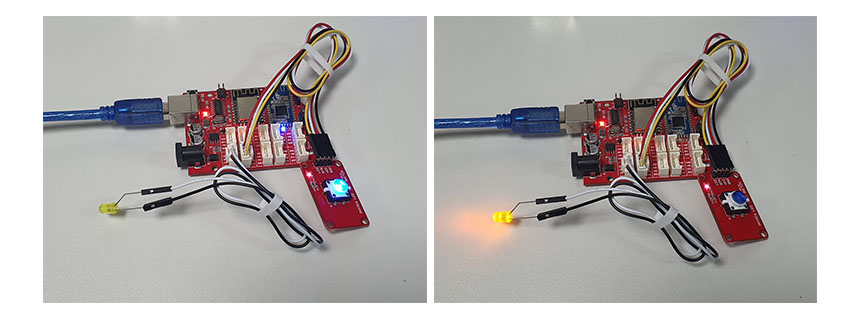

[아두이노] LED 버튼 모듈 사용하기



#define BTN_PIN         5               // 버튼 연결 Pin 번호
#define BTN_LED_PIN     4               // 버튼 LED 연결 Pin 번호
#define DIODE_LED_PIN   3               // 다이오드 LED 연결 Pin 번호

bool enable = false;

void setup() {
  Serial.begin(115200);

  pinMode(BTN_PIN, INPUT);              // 버튼 Pin을 입력모드로 설정
  pinMode(BTN_LED_PIN, OUTPUT);         // 버튼 LED Pin을 출력모드로 설정
  pinMode(DIODE_LED_PIN, OUTPUT);       // 다이오드 LED Pin을 출력모드로 설정
}

void loop() {
  if(digitalRead(BTN_PIN) == HIGH){                   // 버튼 클릭 상태일 때,
      while(digitalRead(BTN_PIN) == HIGH){                // 버튼이 클릭이 종료될 때까지 대기.
        delay(100);
      }
      enable = !enable;                               // 다이오드 LED 상태 전환
  }

  digitalWrite(DIODE_LED_PIN, enable);                // 다이오드 LED 상태 설정
  digitalWrite(BTN_LED_PIN, !enable);                 // 다이오드 LED 상태와 반대로 버튼 LED 상태 제어

  delay(50);
}
